Suptronics X1200 UPS shield pro Raspberry Pi 5
Kód: 110230
Související produkty
Detailní popis produktu
Představujeme X1200, inovativní rozšiřující desku nepřerušitelného napájení (UPS) navrženou speciálně pro Raspberry Pi 5. Díky pokročilým funkcím a robustním možnostem zálohování napájení je X1200 ideální i pro nejnáročnější sestavy Raspberry Pi.
Spolehlivé zálohování: X1200 poskytuje stabilní záložní napájení 5,1 V 5000 mA, čímž zajišťuje nepřerušovaný provoz Raspberry Pi. Ať už provozujete aplikace náročné na zdroje nebo napájíte více periferií, X1200 nabízí spolehlivé a konzistentní napájení.
Vylepšená správa napájení: Systém správy napájení X1200 inteligentně monitoruje stav napájení a automaticky jej odpojí při vypnutí Raspberry Pi. Tím optimalizuje životnost baterie a přechází do pohotovostního režimu s velmi nízkou spotřebou energie, čímž maximalizuje efektivitu provozu.
Plynulé přepínání: X1200 detekuje výpadek střídavého napájení a selhání napájecího adaptéru a v takových případech přepíná na záložní napájení. Tím zajišťuje, že Raspberry Pi zůstane funkční a chráněné před nechtěným výpadkem napájení.
Pohodlné funkce: X1200 nabízí automatické zapnutí, které umožňuje spuštění Raspberry Pi po obnovení napájení, a podporuje úplné vypnutí přes software, což umožňuje bezpečné vypnutí bez nutnosti ručního zásahu.
Rychlé nabíjení: S možností nabíjení proudem až 3 A zajišťuje X1200 rychlé dobíjení, takže je vždy připravena poskytovat záložní napájení.
Všestranný design: X1200 se připojuje zespodu, čímž neblokuje 40pinový GPIO header, což umožňuje další stohování HATů a příslušenství Raspberry Pi. Tato všestrannost rozšiřuje možnosti vašeho Raspberry Pi a umožňuje vytvářet aplikace přizpůsobené specifickým potřebám.
Bezproblémové zálohování dat: X1200 je kompatibilní s úložnými řešeními, což zajišťuje bezpečné a spolehlivé zálohování dat i v případě výpadku napájení.
Výstup UPS:
- Nepřetržitý provoz až 6 hodin (doba trvání závisí na typu baterie a aplikacích)
- Maximální výstupní proud 5,1 V 5000 mA
- Integrovaný pokročilý napájecí tranzistor MOSFET s nízkými energetickými ztrátami
- Pohodlné připojení pogo pinů eliminuje potřebu kabeláže a pájení
Nabíjení baterie:
- Podporuje rychlé nabíjení baterie s kapacitou 3000 mA
- Řízení nabíjení baterie prostřednictvím GPIO
- Ochrana proti nadproudu a přepětí baterie
- Ochrana proti zpětnému připojení článků baterie
- Palivoměrové systémy Maxim pro snímání napětí baterie a procentuálního podílu přes I2C
- LED diody indikují úroveň nabíjení a vybíjení baterie

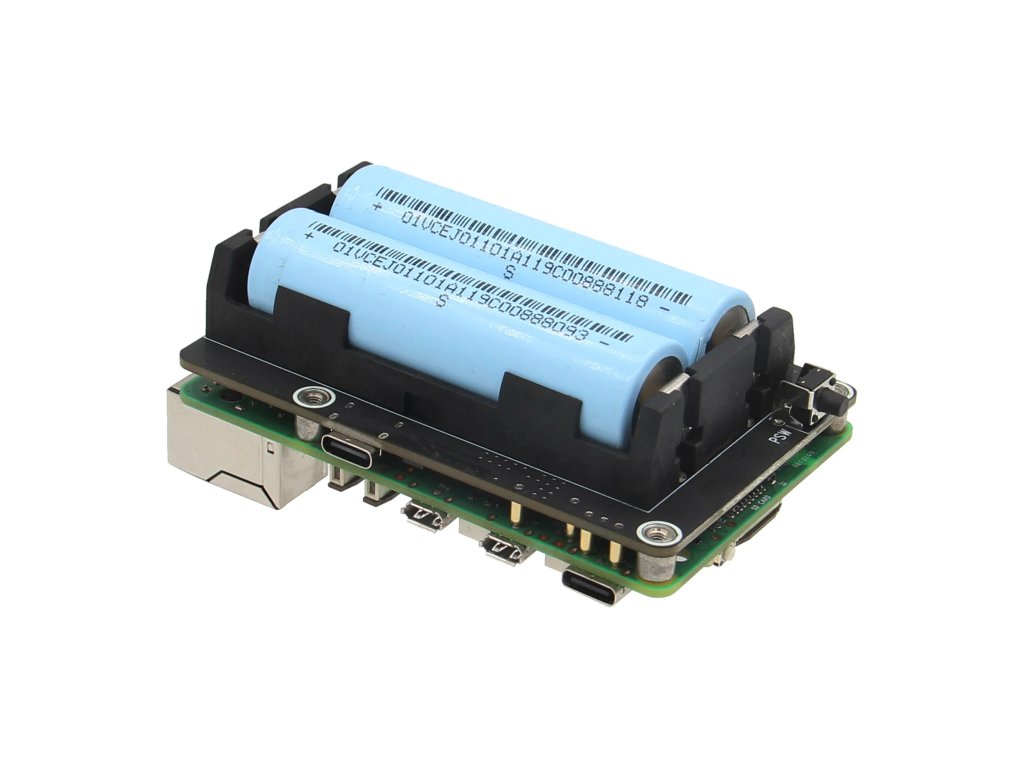

- Držák na 2 články baterie 18650
Vylepšená správa napájení:
- Plynulé přepínání mezi záložním napájením a napájecím adaptérem
- Tlačítko s funkcí napájení Raspberry Pi
- Automatické odpojení napájení při vypnutí Raspberry Pi
- LED indikuje stav napájení a detekci Raspberry Pi
- Detekce výpadku střídavého napájení a selhání napájecího adaptéru prostřednictvím GPIO
- Automatické zapnutí po obnovení napájení
- Automatické bezpečné vypnutí při nízkém napětí baterie
- Nízká spotřeba energie v pohotovostním režimu
- Pokročilá správa napájecí cesty systému
Další vlastnosti:
- Připojení k Raspberry Pi pomocí pogo pinů

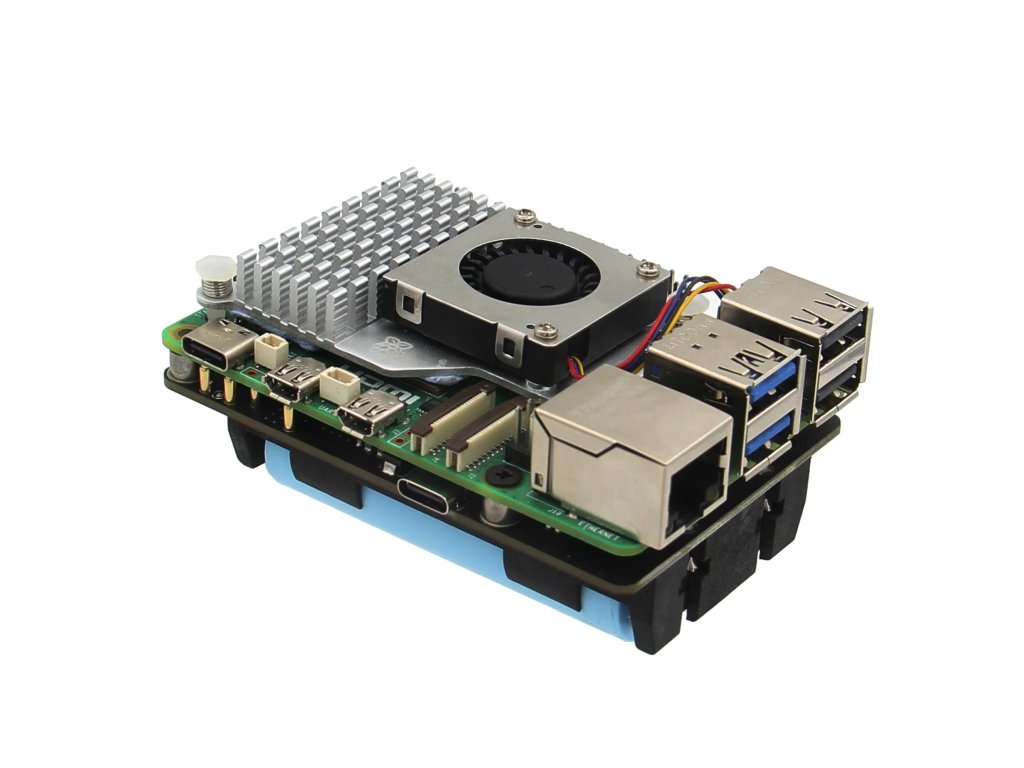

- Navrženo k upevnění na spodní straně, umožňuje používání HATů
| Specifikace | ˇ |
|---|---|
| Kompatibilita | Raspberry Pi 5 |
| Napájení | 5Vdc 5A přes USB typu C |
| Výstup UPS | 5,1 V ±5 % max. 5 A |
| Nabíjecí proud baterie | Max. 2,3 – 3,2 A |
| Koncové napětí baterie | 4,23 V |
| Prahová hodnota dobíjení baterie | 4,1 V |

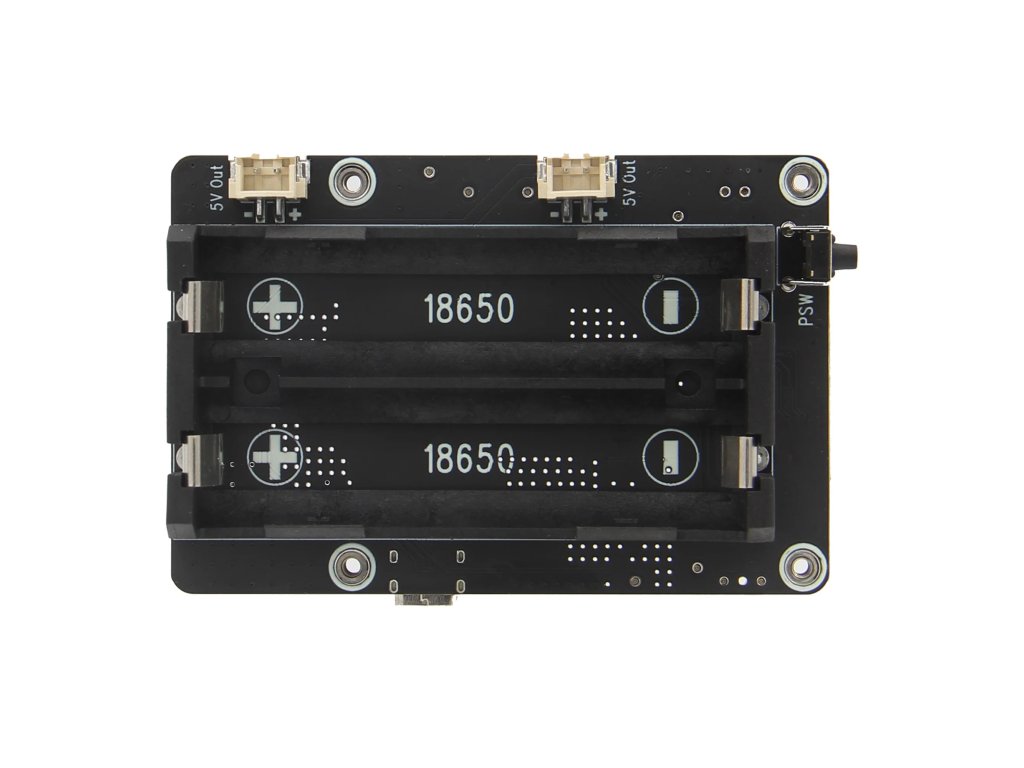

| Zásuvka pro 2článkovou baterii 18650 | 1× |
| Výstupní konektor 5V | 2× – XH2.54 2-pinový |
| Velikost desky plošných spojů | 85 mm x 56 mm |
Bezpečnostní pokyny a varování
- Před nabíjením baterií si přečtěte tyto pokyny a porozumějte jim.
- Lithium-polymerové a li-ionové baterie jsou nestálé. Nedodržení pokynů může mít za následek požár, zranění nebo poškození majetku.
- Při nabíjení a vybíjení baterií vždy kontrolujte polaritu konektoru.
- Nemíchejte staré baterie s novými nebo baterie různých značek.
- Lithiové baterie mají omezenou životnost cyklů. Vyměňte je po uplynutí jejich životnosti nebo po dvou letech.
- Při nabíjení umístěte baterii do ohnivzdorné nádoby a nenechávejte UPS shield bez dozoru.
- Uchovávejte UPS shield mimo dosah dětí.
Důležité poznámky
- Nepřipojujte napájení k Raspberry Pi přes USB typu C.
- Nepoužívejte baterii 18650 s vestavěným ochranným obvodem.
Obsah balení
- 1× UPS X1200 V1.1
- 1× sada šroubků
Doplňkové parametry
| Kategorie: | Raspberry Pi 5 rozšiřující karty HAT/shield |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.07 kg |
| EAN: | 8595707416923 |
| P/N: | X1200 |
