Suptronics X1201 UPS shield pro Raspberry Pi 5
Kód: 110231
Související produkty
Detailní popis produktu
Představujeme X1201, inovativní rozšiřující desku nepřerušitelného napájení (UPS). Tato deska je navržena speciálně pro Raspberry Pi 5. S pokročilými funkcemi a robustními schopnostmi záložního napájení je ideální i pro nejnáročnější sestavy Raspberry Pi.
Spolehlivé záložní napájení
X1201 poskytuje stabilní záložní napájení 5,1 V 5000 mA. Zajišťuje tak nepřetržitý provoz vašeho Raspberry Pi. Ať už provozujete náročné aplikace nebo napájíte více periferních zařízení, X1201 dodává spolehlivý a konzistentní zdroj energie.
Vylepšené řízení napájení
Jednou z vynikajících funkcí je vylepšený systém řízení napájení. Inteligentně monitoruje stav napájení Raspberry Pi a automaticky odpojí napájení při jeho vypnutí. Tím pomáhá optimalizovat životnost baterie. Vstupuje do režimu ultra nízké spotřeby energie. Zajišťuje efektivní provoz a maximalizuje životnost baterie UPS.
Plynulé přepínání napájení
X1201 je vybaven detekcí výpadku AC napájení a selhání napájecího adaptéru. Plynule přepíná na záložní napájení v případě výpadku napájení nebo selhání napájecího adaptéru. Tato funkce zaručuje, že vaše Raspberry Pi zůstane v provozu a chráněné před neočekávanými výpadky napájení.
Pohodlné funkce
X1201 nabízí pohodlné funkce, jako je automatické zapnutí. To umožňuje, aby se Raspberry Pi automaticky spustilo, když je obnoveno napájení. Podporuje také plné vypnutí přes software, což umožňuje bezpečně vypnout Raspberry Pi bez manuálního zásahu.
Rychlé nabíjení
X1201 podporuje rychlé nabíjení s kapacitou až 3000 mA. Zajišťuje rychlé nabíjení UPS, takže je připraveno poskytnout záložní napájení, kdykoli je potřeba.
Univerzální design
X1201 je navržen tak, aby byl připojen na spodní straně a nepoužíval 40pinový header. To umožňuje snadné stohování s dalšími příslušenstvími pro Raspberry Pi. Tato univerzálnost umožňuje rozšířit funkčnost Raspberry Pi a vytvářet vylepšené aplikace přizpůsobené specifickým potřebám.
Plynulé zálohování dat
X1201 je kompatibilní s řadou úložných produktů. Poskytuje bezproblémovou integraci pro bezpečné a spolehlivé zálohování dat. Vaše cenná data zůstávají chráněna i v případě výpadku napájení.
Zvyšte spolehlivost a výkon vašeho Raspberry Pi 5 s rozšiřující deskou UPS X1201. Užijte si klid díky jejím pokročilým funkcím a robustním schopnostem záložního napájení. Důvěřujte, že X1201 zajistí nepřerušovaný provoz a ochrání vaše cenná data.
Výstup UPS
- Zajišťuje nepřetržitý provoz až 6 hodin (doba závisí na typu baterie a aplikacích).
- Podporuje maximální výstupní proud 5,1 V 5000 mA. Je vhodný pro většinu aplikací Raspberry Pi.
- Integrovaný pokročilý Power MOSFET s ekvivalentem 7 m? RDS(ON) minimalizuje ztrátu energie.
- Pohodlné připojení pomocí pogo pinů pro napájení Pi eliminuje potřebu kabeláže a pájení.
Nabíjení baterie
- Podporuje rychlé nabíjení baterie s kapacitou 3000 mA.
- Řízení nabíjení baterie lze spravovat přes GPIO.
- Poskytuje ochranu proti přebití a přepětí baterie.
- Vestavěná ochrana proti obrácenému připojení bateriových článků.
- Integrované systémy Maxim’s fuel-gauge pro čtení napětí baterie a procent přes i2c.

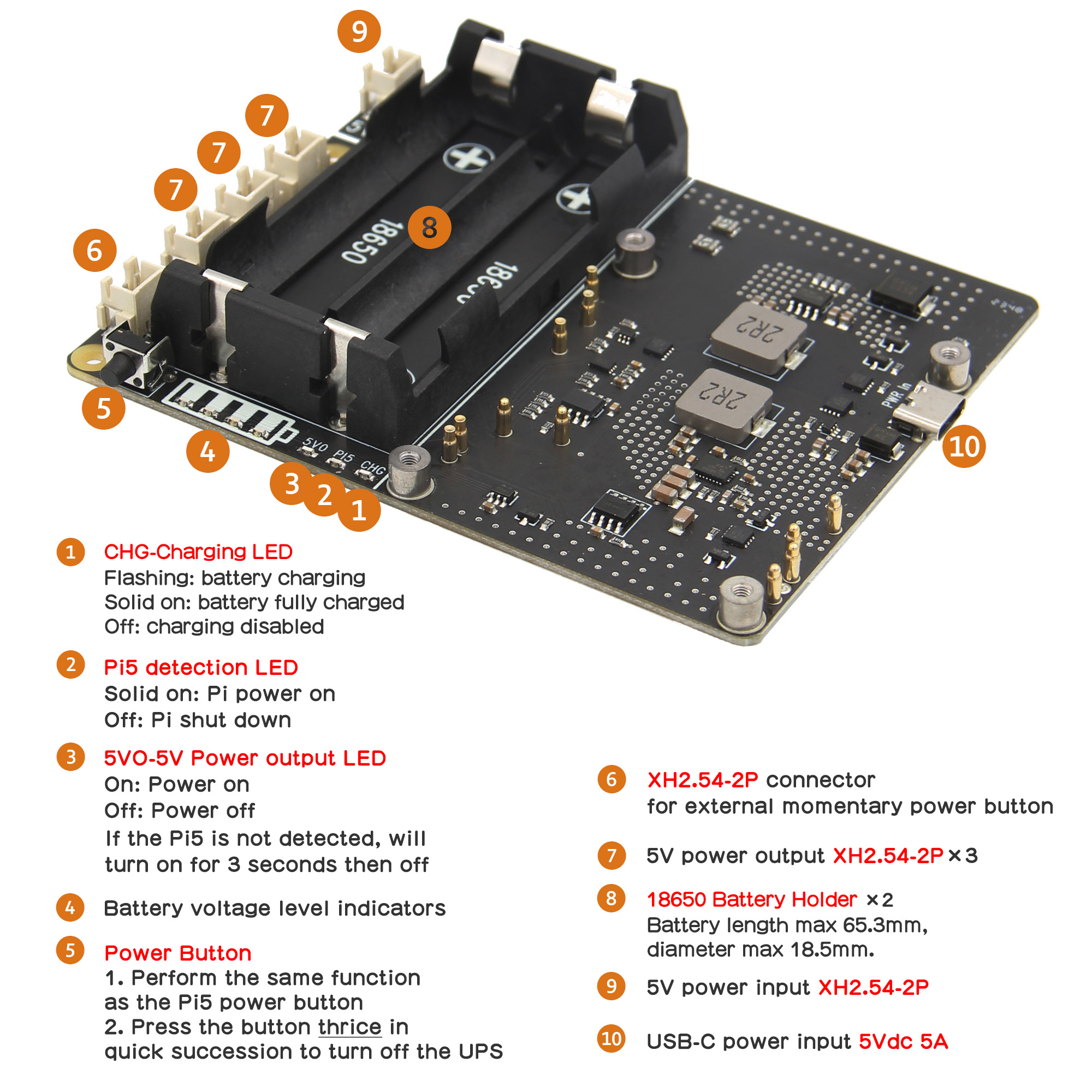

- Na desce jsou LED diody indikující úroveň nabití a vybíjení baterie 25%, 50%, 75% a 100%.

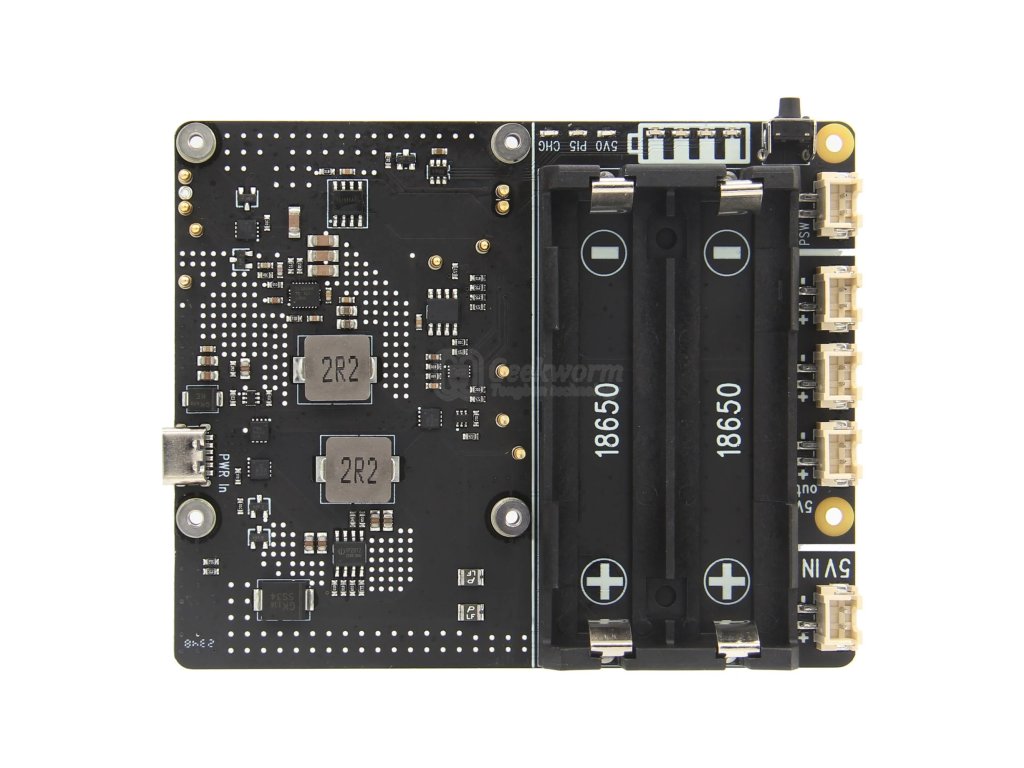

- Obsahuje držák na 2 články 18650.
Napájení
- Napájeno přes USB-C zásuvku, což eliminuje potřebu měnit napájecí adaptér.
- XH2,54 konektor poskytuje alternativní zdroje napájení.
Vylepšené řízení napájení
- Plynulé přepínání mezi záložním napájením a napájecím adaptérem.
- Na desce je tlačítko, které provádí stejné akce jako tlačítko napájení Pi.
- Automaticky odpojí napájení při vypnutí Pi.
- Na desce je LED dioda indikující stav napájení a detekci Pi.
- Detekce výpadku AC napájení a selhání napájecího adaptéru přes GPIO.
- Automatické zapnutí při aplikaci nebo obnovení napájení.
- Automatické bezpečné vypnutí při nízkém napětí baterie (programovatelné).
- Ultra nízká spotřeba energie v pohotovostním režimu pro maximalizaci životnosti baterie.
- Pokročilé řízení napájecí cesty systému pro minimalizaci častého nabíjení a vybíjení baterií.
Různé
- Připojuje se k Pi pomocí pohodlných pogo pinů, což eliminuje potřebu další kabeláže.

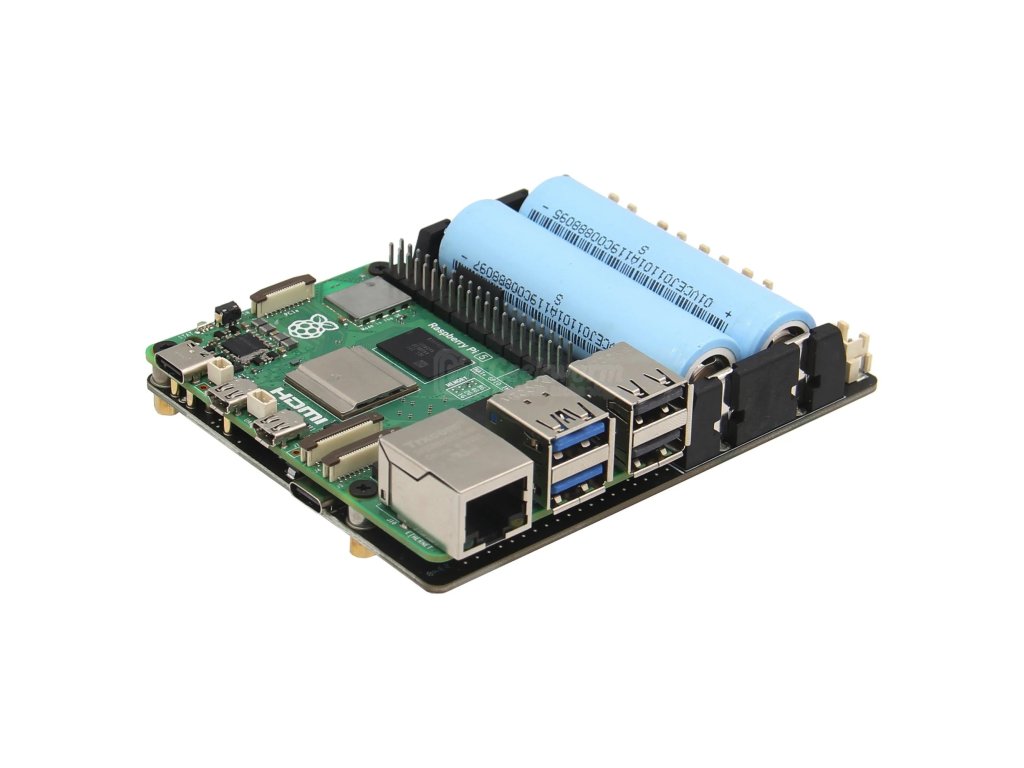

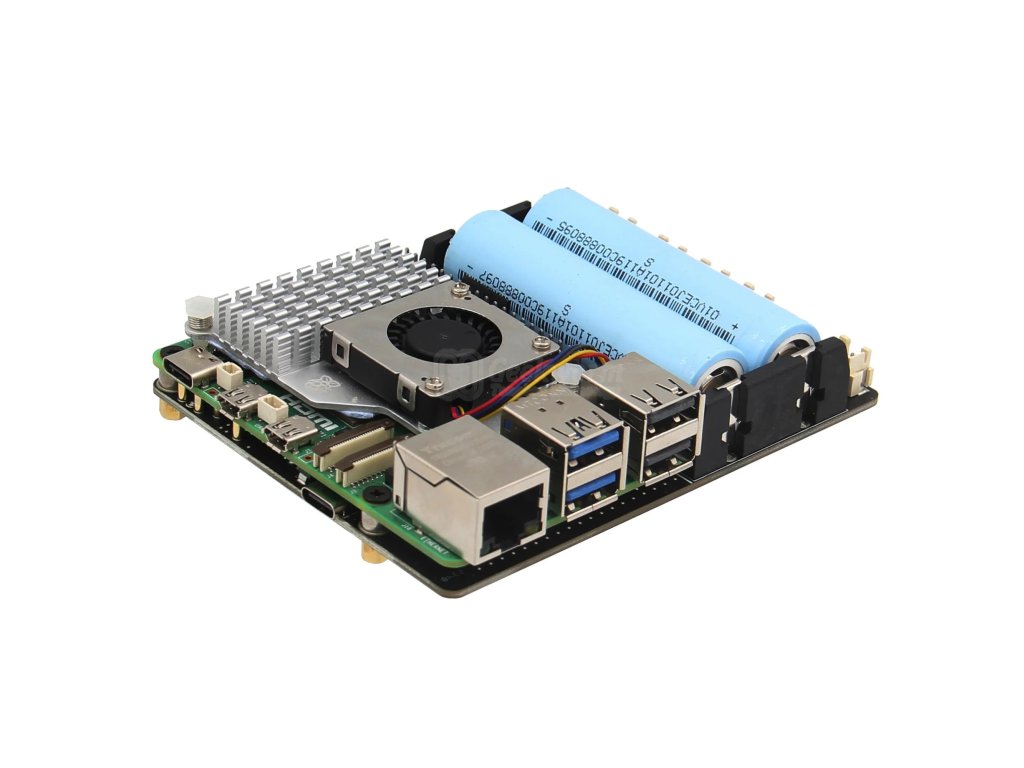

- Navrženo tak, aby bylo připevněno na spodní straně. To umožňuje použití oblíbených HATů vedle něj.
- Konektor XH2,54 k dispozici pro přidání vlastního tlačítka napájení.
| Specifikace | |
|---|---|
| Kompatibilita | Raspberry Pi 5 |
| Napájení | 5 V DC 5 A přes USB Type-C / XH2,54-2P konektor |
| Výstup UPS | 5,1 V ±5 % Max 5 A |
| Nabíjecí proud baterie | Max 2,3-3,2 A |
| Terminální napětí baterie | 4,23 V |
| Práh opětovného nabití baterie | 4,1 V |
| Porty a konektory | – DC napájecí konektor – 5,5 x 2,1 mm |
| – Držák na 2 články 18650 1× | |
| – 5V výstupní konektor 2× – XH2,54 2-pin | |
| – Konektor pro externí tlačítko napájení 1× – XH2,54-2P | |
| Velikost PCB | 106,6 x 85 mm |
Důležité poznámky
- Nepřipojujte napájení k Raspberry Pi přes USB Type-C zásuvku.
- Nepoužívejte baterie 18650 s vestavěným ochranným obvodem.
Bezpečnostní pokyny a varování
- Před nabíjením baterií je nutné přečíst a pochopit tyto bezpečnostní pokyny a varování.
- Lithium-polymerové a Li-ion baterie jsou nestabilní. Pokud nebudou dodržovány následující pokyny, může dojít k požáru, zranění osob a poškození majetku při nesprávném nabíjení nebo používání.
- Nikdy nepřipojujte baterie s nesprávnou polaritou. Vždy pečlivě zkontrolujte polaritu konektoru baterie, aby “+” bylo připojeno k “+” a “-” bylo připojeno k “-”.
- Nepoužívejte staré baterie s novými nebo baterie různých značek.
- Lithium baterie mají omezenou životnost. Vyměňte staré baterie za nové, když dosáhnou své životnosti nebo když jsou dva roky staré, podle toho, co nastane dříve.
- Při nabíjení baterie ji umístěte do nehořlavé nádoby. Nezanechávejte UPS na dřevěném materiálu nebo koberci bez dozoru.
- Držte UPS mimo dosah dětí, aby byla zajištěna jejich bezpečnost.

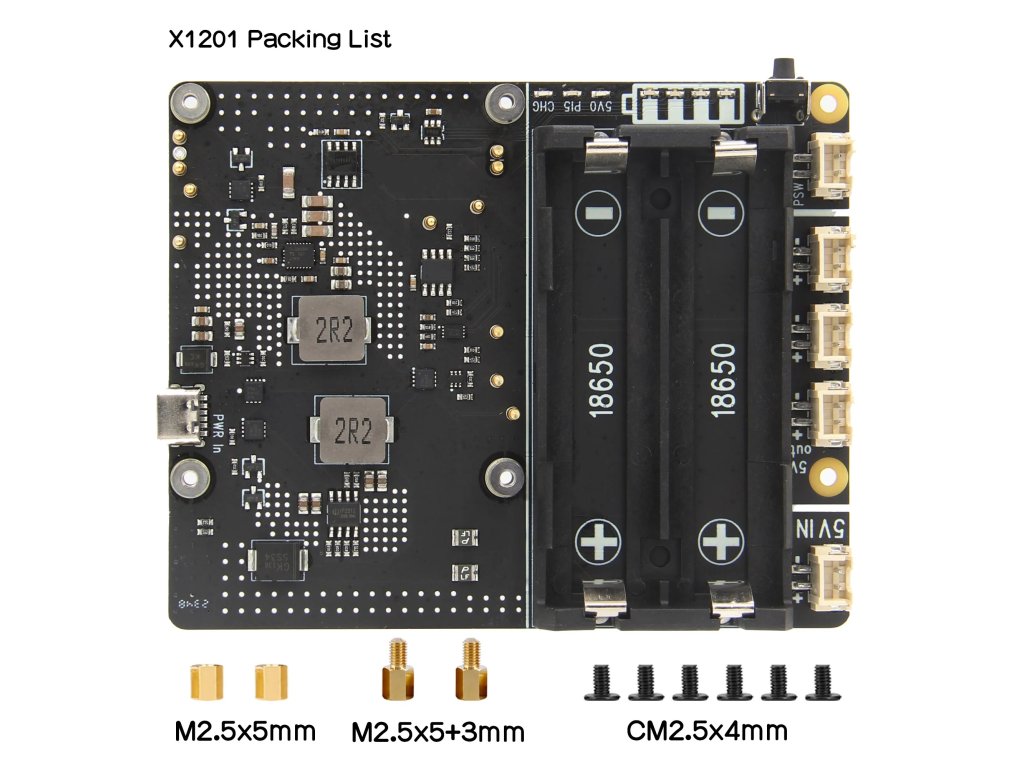

Obsah balení
- 1× X1201 V1.1 UPS shield
- 1× Balení šroubů
Doplňkové parametry
| Kategorie: | Raspberry Pi 5 rozšiřující karty HAT/shield |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.098 kg |
| EAN: | 8595707416930 |
| P/N: | X1201 |
