Suptronics X1202 UPS shield pro Raspberry Pi 5
Kód: 110232
Související produkty
Detailní popis produktu
Představujeme X1202, inovativní rozšiřující desku nepřerušitelného napájecího zdroje (UPS) navrženou pro Raspberry Pi 5. Díky pokročilým funkcím a robustním schopnostem záložního napájení je ideální pro nejnáročnější Raspberry Pi sestavy.
Spolehlivé záložní napájení: X1202 poskytuje stabilní záložní napájení 5,1V 5000mA, což zajišťuje nepřerušený provoz vašeho Raspberry Pi. Ať už provozujete náročné aplikace nebo napájíte více periferií, X1202 poskytuje spolehlivý a konzistentní napájecí zdroj.
Vylepšené řízení napájení: X1202 inteligentně monitoruje stav napájení Raspberry Pi a automaticky odpojí napájení, když je Pi vypnuto. Tím optimalizuje životnost baterie vstupem do režimu s ultra nízkou spotřebou, což maximalizuje životnost UPS baterie.
Bezproblémové přepínání napájení: X1202 bez problémů přepne na záložní napájení v případě výpadku napájení nebo selhání napájecího adaptéru. Tato funkce zaručuje, že Raspberry Pi zůstane v provozu a chráněno před nečekanými výpadky napájení.
Pohodlné funkce: X1202 umožňuje automatické zapnutí, takže Raspberry Pi se automaticky spustí, když je obnoveno napájení. Podporuje také úplné vypnutí ze softwaru, což umožňuje bezpečné vypnutí Raspberry Pi bez manuálního zásahu.
Rychlé nabíjení: S možností rychlého nabíjení až 3000mA se UPS rychle dobije a je připravena poskytnout záložní napájení kdykoli je to potřeba.

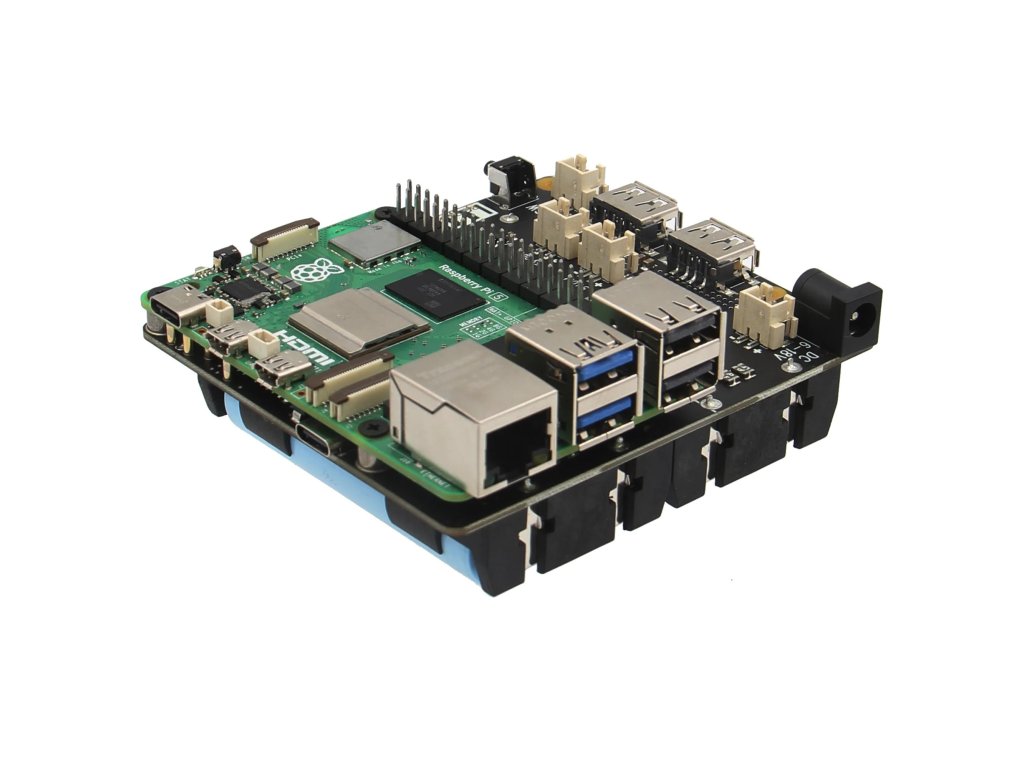

Univerzální design: X1202 se připojuje na spodní straně a nepoužívá 40pinový konektor, což umožňuje snadné stohování s dalšími příslušenstvími Raspberry Pi. Tato univerzálnost umožňuje rozšířit funkčnost vašeho Raspberry Pi a vytvářet aplikace přizpůsobené vašim specifickým potřebám.
Bezproblémové zálohování dat: X1202 je kompatibilní s naší řadou úložných produktů, což poskytuje bezpečné a spolehlivé zálohování dat. Vaše cenná data zůstanou chráněna i v případě výpadku napájení.
Zlepšete spolehlivost a výkon vašeho Raspberry Pi 5 s rozšiřující deskou X1202 UPS. Zažijte klid s jejími pokročilými funkcemi a robustními schopnostmi záložního napájení. Důvěřujte X1202, aby zajistila nepřerušovaný provoz a ochránila vaše cenná data.
Vlastnosti
UPS Výstup:
- Nepřetržitý provoz až 10 hodin (délka trvání závisí na typu baterie a aplikacích)
- Maximální výstupní proud 5,1V 5000mA
- Integrovaný pokročilý Power MOSFET s ekvivalentem 7m? RDS(ON) pro minimalizaci ztrát napájení
- Pohodlné připojení pogo piny pro napájení Pi, což eliminuje potřebu kabeláže a pájení

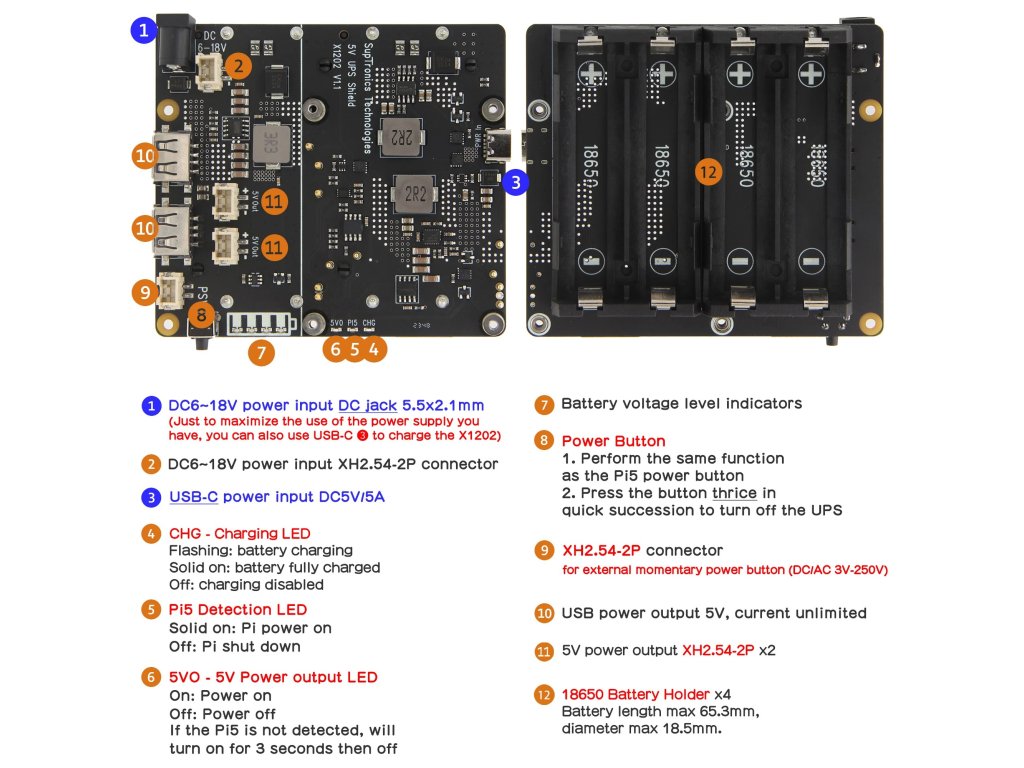

- Konektory XH2.54 a dva USB zásuvky pro 5V napájecí výstup
Vylepšené řízení napájení:
- Bezproblémové přepínání mezi záložním napájením a napájecím adaptérem
- Vestavěné tlačítko provádí stejné akce jako tlačítko napájení Pi
- Automatické odpojení napájení při vypnutí Pi
- LED dioda indikuje stav napájení a detekci Pi
- Detekce ztráty napájení AC a selhání napájecího adaptéru přes GPIO
- Automatické zapnutí při připojení nebo obnovení napájení
- Automatické bezpečné vypnutí při nízkém napětí baterie (programovatelné)
- Ultra nízká spotřeba v pohotovostním režimu pro maximalizaci životnosti baterie
- Pokročilé řízení napájení systému pro minimalizaci častého nabíjení a vybíjení baterií
Nabíjení baterie:
- Rychlé nabíjení baterií s kapacitou 3000mA
- Řízení nabíjení baterie přes GPIO
- Ochrana proti přepětí a nadproudům baterie
- Ochrana proti obrácenému připojení bateriových článků
- Systémy Maxim’s fuel-gauge pro čtení napětí a procenta baterie přes i2c
- LED diody indikující úroveň nabití a vybíjení baterie na 25%, 50%, 75% a 100%
- Držák na 4 články baterií 18650
Vstup napájení:
- Vysoce účinný step-down DC-DC konvertor
- Široký rozsah provozního vstupu 6V až 18V
- Až 95% účinnost pro optimální převod napájení
- Výstupní proud až 5,5A, což umožňuje 3A rychlé nabíjení při napájení systému
- Napájení z různých zdrojů, jako je auto, solární panel a další
- Běžná velikost napájecího konektoru 5,5×2,1mm
- Kompatibilní s napájecím zdrojem Raspberry Pi USB-C
Různé:
- Připojení k Pi přes pogo piny, což eliminuje potřebu další kabeláže
- Navrženo pro připojení na spodní straně, umožňující použití oblíbených HATs
- Konektor XH2.54 pro přidání vlastního tlačítka napájení
| Specifikace | Hodnota |
|---|---|
| Kompatibilita | Raspberry Pi 5 |
| Vstupní napájení | 6-18V DC (doporučený adaptér 12V 3A) |
| Výstup UPS | 5,1V ±5% Max 5A |
| Nabíjecí proud baterie | Max 2,3 – 3,2A |
| Konečné napětí baterie | 4,23V |
| Práh dobití baterie | 4,1V |
| Konektory | DC napájecí konektor 5,5×2,1mm |
| Držák pro 4 články 18650 | |
| Konektor 5V napájecího výstupu XH2.54 2-pin | |
| USB 2.0 typu A pro napájecí výstup 5V 2,5A | |
| Spotřeba energie v pohotovostním režimu | ? 1mA |
| Ochrana proti přetížení | Ano |
| Ochrana proti přepětí | Ano |
| Ochrana proti přepólování | Ano |
| Indikace stavu | LED diody pro úrovně nabití 25%, 50%, 75%, 100% |
Důležité poznámky
- Nepřipojujte napájení k Raspberry Pi přes USB-C konektor.

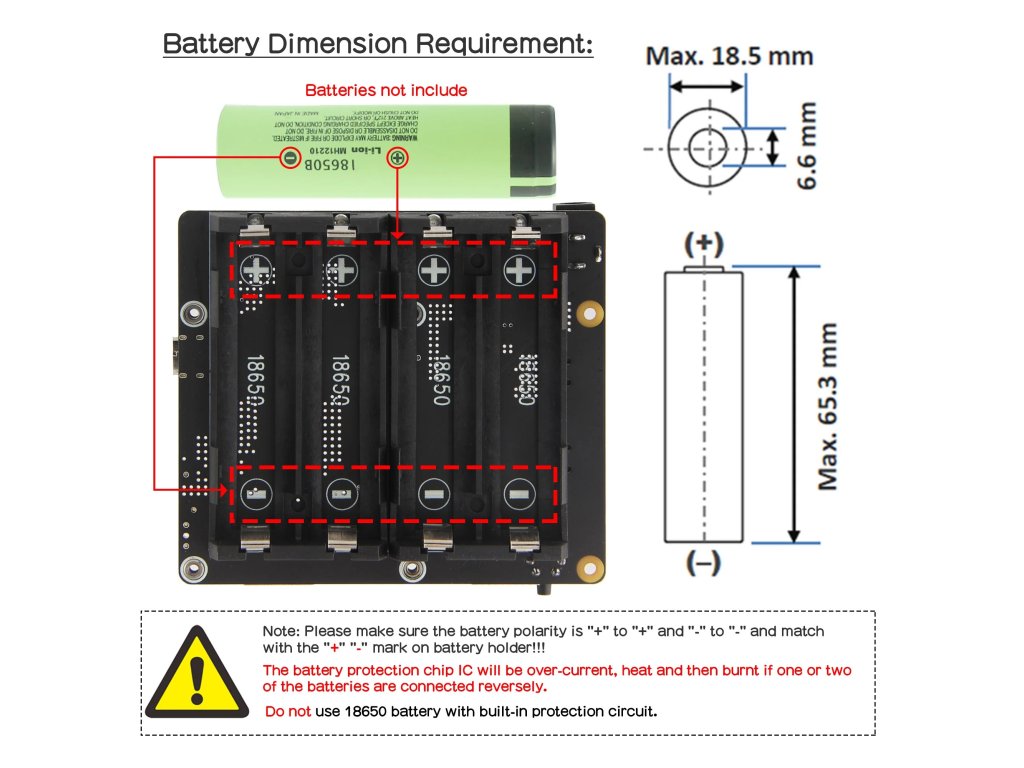

- Nepoužívejte baterie 18650 s vestavěným ochranným obvodem.
Bezpečnostní pokyny a varování
- Přečtěte a porozumějte těmto bezpečnostním pokynům a varováním před nabíjením baterií.
- Lithium Polymer a Li-ion baterie jsou nestabilní. Nedodržení pokynů může mít za následek požár, zranění osob a poškození majetku při nesprávném nabíjení nebo používání.
- Nikdy neprovádějte nesprávné polaritní připojení při nabíjení nebo vybíjení bateriových sad. Vždy dvakrát zkontrolujte polaritu konektoru baterie.
- Nemíchejte a nepoužívejte staré baterie s novými bateriemi nebo baterie různých značek.
- Lithium baterie mají omezený počet cyklů. Vyměňte staré baterie za nové, když dosáhnou konce své životnosti nebo když jsou staré dva roky, podle toho, co nastane dříve.
- Při nabíjení bateriové sady umístěte baterii do nehořlavé nádoby. Nenechávejte UPS shield na dřevěném materiálu nebo koberci bez dozoru.
- Držte UPS shield mimo dosah dětí, aby byla zajištěna jejich bezpečnost.

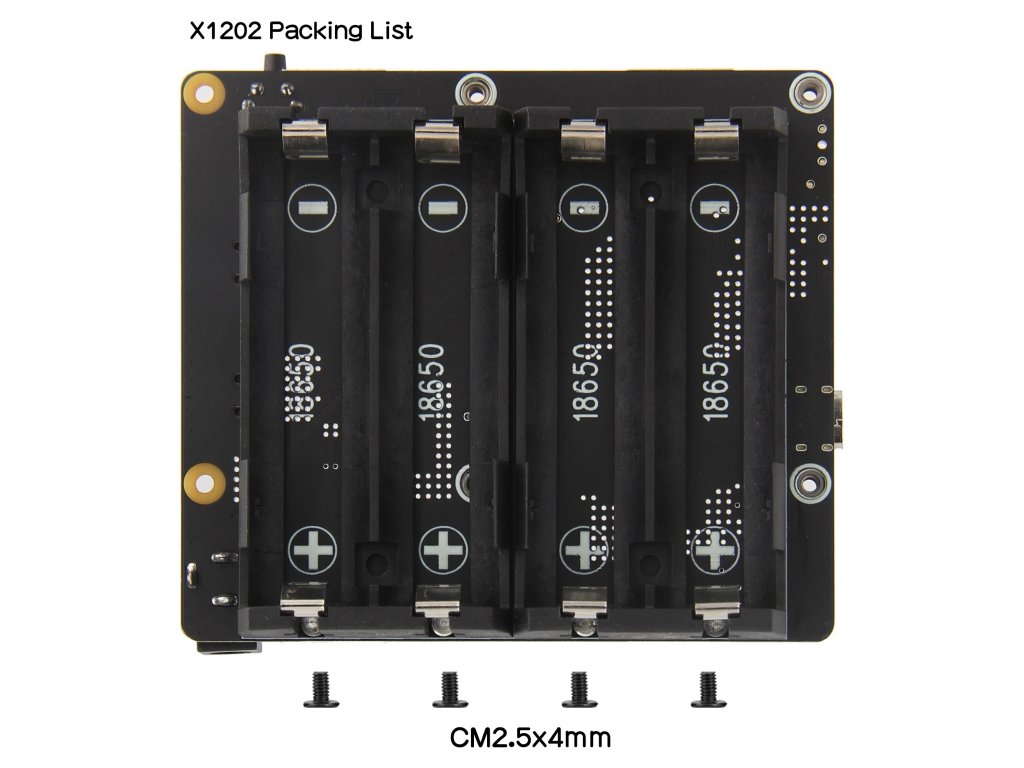

Obsah balení
- 1× X1202 V1.1 UPS shield
- 1× Balíček šroubů
Doplňkové parametry
| Kategorie: | Raspberry Pi 5 rozšiřující karty HAT/shield |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.114 kg |
| EAN: | 8595707416947 |
| P/N: | X1202 |
How to Install Raspberry Pi 5 & X1202 UPS & X1202-C1 Metal Case?
